מקלט אלחוטי אינטגרלי, המאפשר חיבור אביזרים אלחוטיים. :I/O-WN מרחיב אלחוטי
המקלט תומך ב- 32 אזורים וכן 24 שלטים אלחוטיים, המשמשים לדריכה וכיבוי המערכת
/שליחת אות מצוקה/הפעלה חלקית/שליטה על יציאה.
I/O-WN הינו מקלט אלחוטי אינטגראלי להנטר-פרו 896 , והוא מאפשר חיבור גלאים I/O-WN
ומגנטים אלחוטיים. המקלט תומך בעד 32 אזורים אלחוטיים, וכן 24 שלטים, המשמשים
לדריכה וכיבוי של המערכת, שליחת אות מצוקה, שליטה על ממסר המערכת והפעלה
מתחבר לטרמינל בלוק של לוח המקשים בלוח הבקרה (מחוברים I/O-WN – חלקית. ה
יחד בהתאמה).

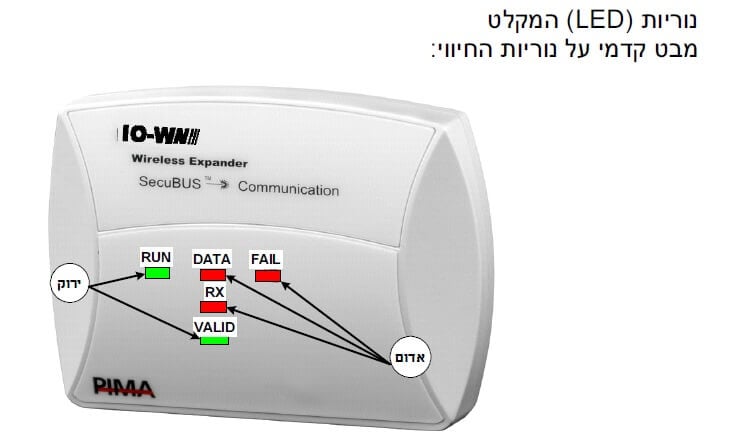

יש 5 נוריות חיווי I/O-WN למרחיב
נורית נותנת חיווי ל… מצבי הנורית
דולקת קבוע: מקלט עובד ומחובר למתח
לא תקין I/O-WN מהבהבת: מתח
למתח I/O-WN כבויה: תקלה במקלט/בחיבור
I/O- פעולת המעבד של
וחיבורו למתח WN
RUN
(ירוקה)
מהבהבת: החיבור תקין
דולקת קבוע: נתק תקשורת
כבויה: קצר בין גידי תקשורת
חיבור פיזי ללוח הבקרה
DATA
(אדומה)
נדלקת לחצי שנייה ונכבית: שידור מאביזר נקלט
בתדר המקלט
כבויה: אין קליטה מאביזר אלחוטי
קליטת שידור
RX
(אדומה)
נדלקת לשנייה ונכבית: זיהוי תקין של אביזר אלחוטי
כבויה: אין זיהוי מאביזר אלחוטי
את המוצרים I/O-WN זיהוי
האלחוטיים הנלווים
VALID
(ירוקה)
כבויה: אין תקלות
לא קיבל מסגרת I/O-WNN : הבהוב אחד רצוף
תקינה מהמערכת
ACK לא קיבל I/O-WN : שני הבהובים רצופים
מהמערכת
לא מתוכנת I/O-WNN : שלושה הבהובים רצופים
GENERAL ERROR / : ארבעה הבהובים רצופים
I/O-WNN- לא התקבלה תקשורת מ – FATAL FAIL
במשך דקה / מקלט לא תקין
תקלות תקשורת בין
I/O- המקלט האלחוטי
ללוח הבקרה של WNN
מערכת הנטר-פרו 896
FAIL
(אדומה)
